Po necelých dvoch rokoch sa znova púšťam do stavby môjho nového desktopu. V úvode blogu popíšem stručne, prečo mením PC už po necelých dvoch rokoch a ako som si počínal pri stavbe predošlého PC. V podstate sa nebude jednať o klasický desktop, ale pôjde o mini PC , ktoré je (resp. bude) skryté za 32″ monitorom.
Obsah
- Pred októbrom 2020
- Po októbri 2020
- Výber komponentov pre nový PC (2022)
- Procesor
- Základná doska (čipová sada)
- RAM pamäte
- Systémový disk
- PC skriňa vrátane zdroja
- Chladič CPU
- Skladanie a oživenie PC
- Záver
Pred októbrom 2020
Ešte pred októbrom 2020 som skutočne používal desktop (mini tower) so serverovým CPU Intel Xeon X 5460, RAM DDR2 8GB a postavené to bolo na základne doske GA-P35-DS3 (rev. 2.1) od Gigabyte. Desktop mi v tomto čase fungoval výborne. OS som používal linux mint 17 v dualboote s Win 7 (avšak win 7 som používal minimálne). Linux Mint 17 som už aktualizovať nemohol a Win 10 sa nainštalovať na túto MB nedal (možno to chcelo update BIOS), ale neriešil som to, pretože som uvažoval o novom PC. Mojou hlavnou činnosťou používania PC je
- Správa serverov SSH
- Editovanie vektorovej grafiky
- Jednoduchý 2D CAD (libre CAD)
- Bežný Inet Youtube (4K)
- DVB-S2 stream v rámci LAN
- Bežný Office (Libre Office)
Čiže som nepotreboval žiadny silný stroj Úplne mi postačovala klasika. Tomu som prispôsobil aj výber komponentov.
Po októbri 2020

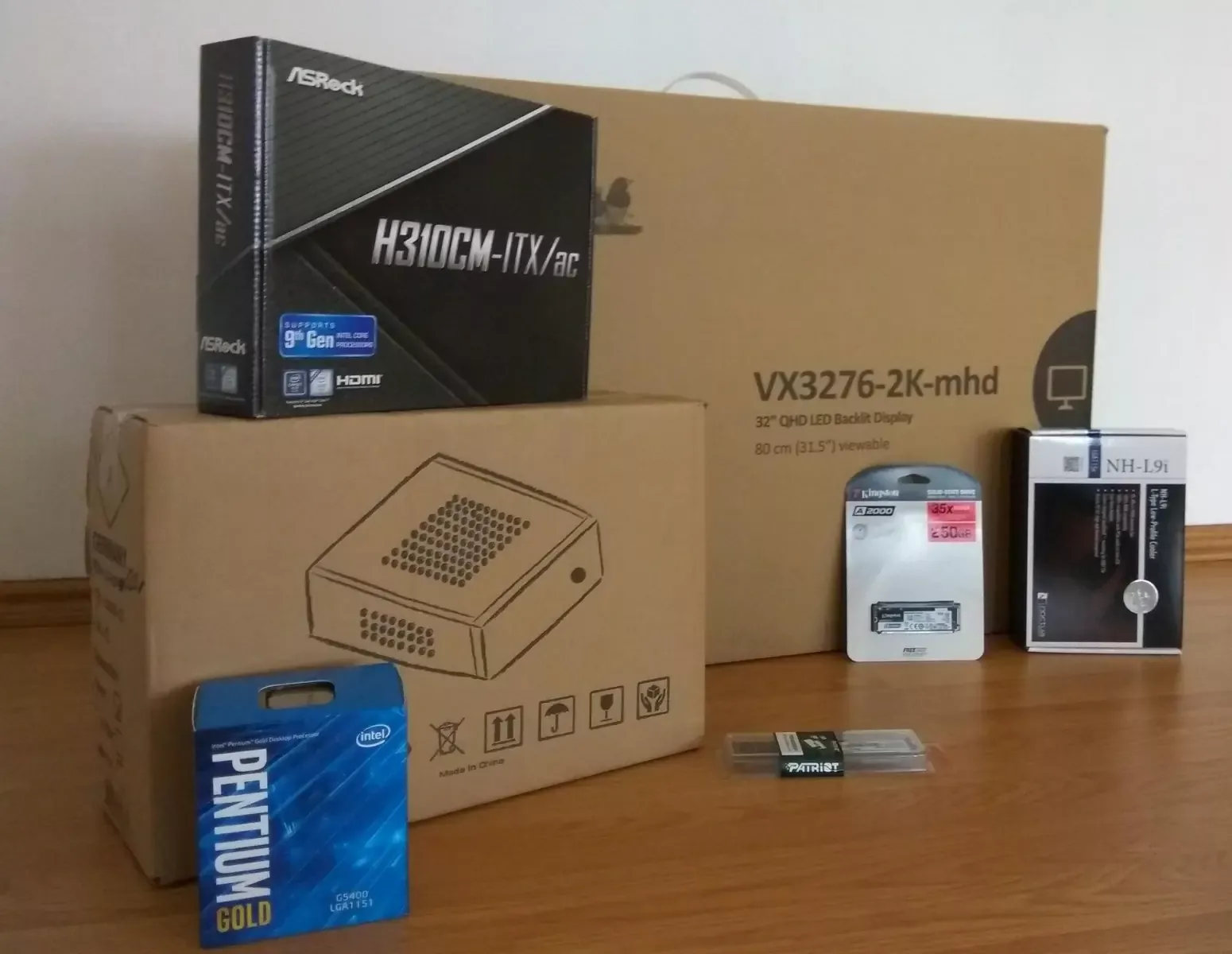

Ako som uviedol v úvode, chcel som to postaviť na mini ITX. Teraz sa pozrieme na zoznám komponentov a ich ceny. Ja len pripomeniem, že v roku 2020 bola inflácia na úrovni 1.9% a dnes, (informácie z júna 2022) sa pohybuje inflácia na úrovni 13.2%.
| Komponent | Výrobca | Cena |

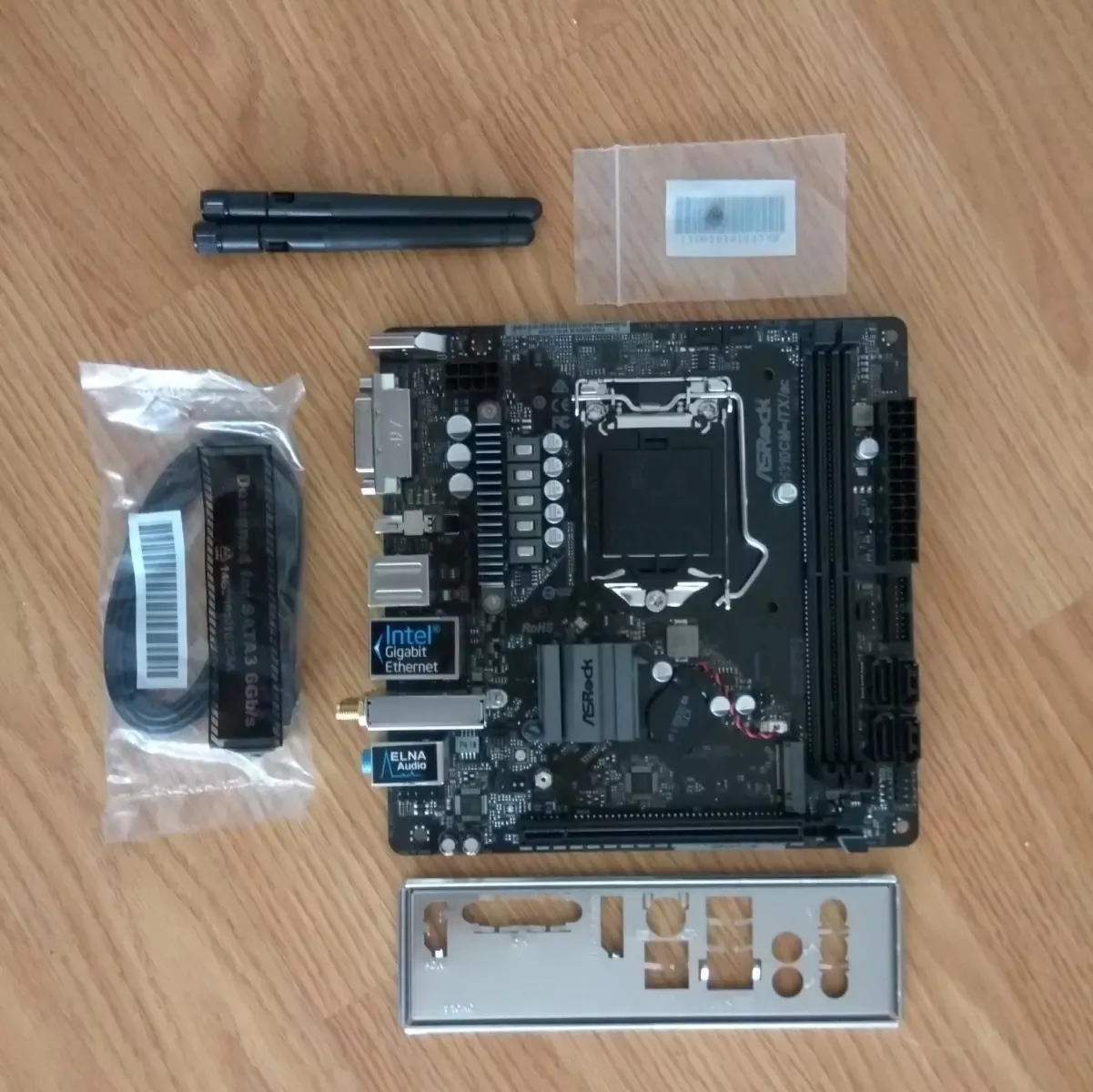

| Zakladania doska | H310CM-ITX/ac | 69.71€ |

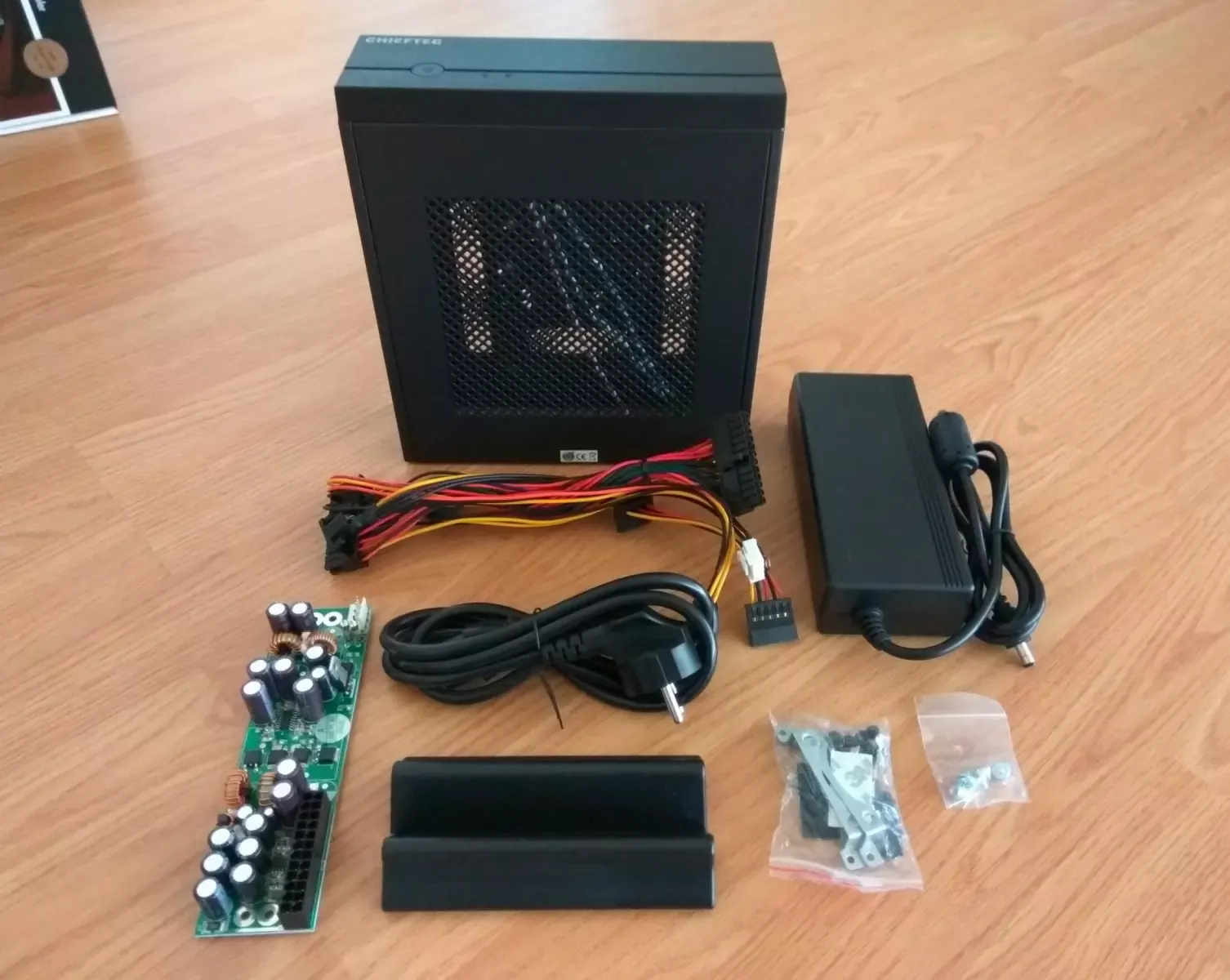

| Skrinka + 120W zdroj | IX-01B-OP | 51.94€ |
| Chladič CPU | NH-L9i | 34.46€ |

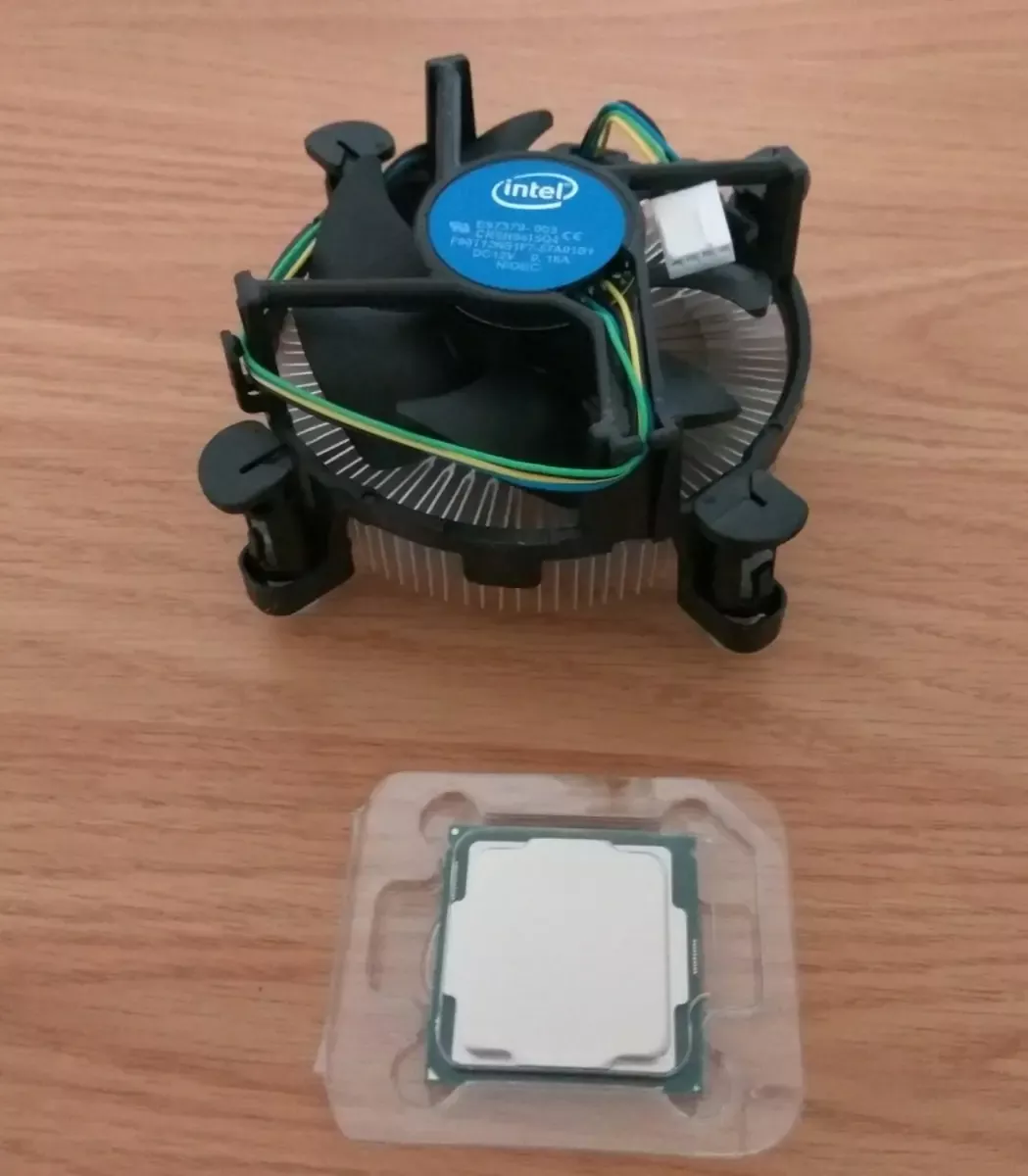

| Procesor | Intel G5400 | 45.00€ |

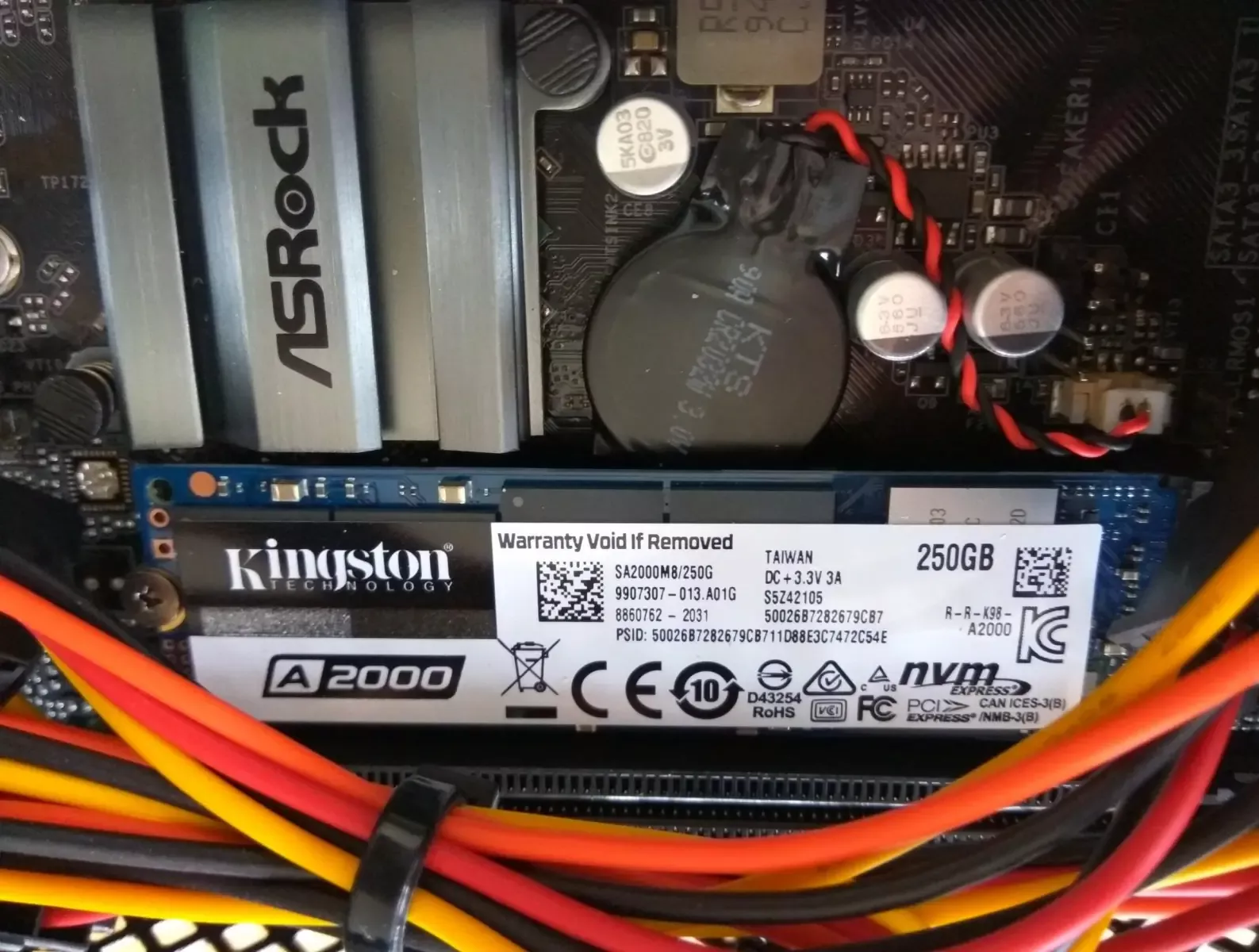

| MVME disk | Kingston 250GB | 33.36€ |
| Ram | Patriot DDR4 8GB 2666MHz | 22.68€ |
| LED monitor | 32″ LED | 211.07€ |
| VESA držiak | drziak WMK-04 | 9.65€ |
| Set klavesnica mys | hp.com | 18.28€ |
| Spolu | 496.15€ |

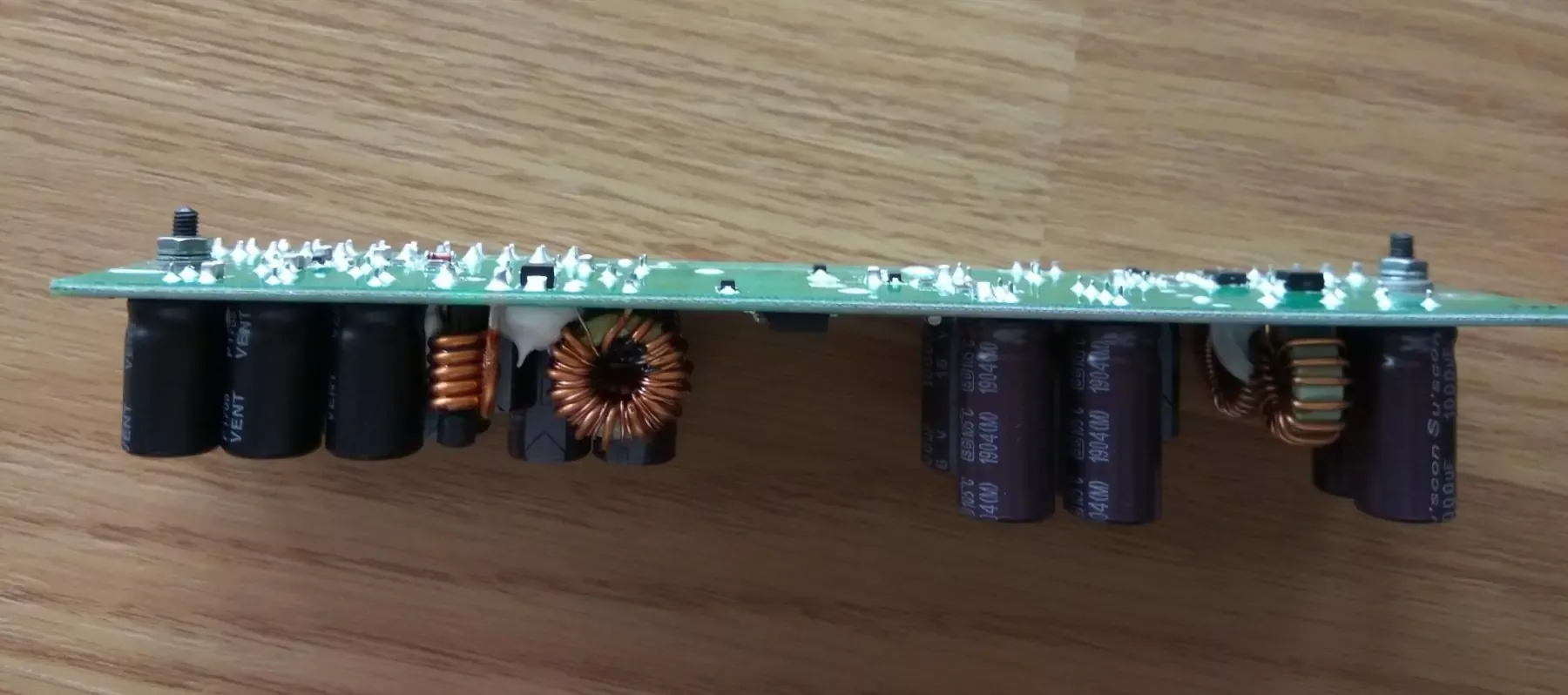

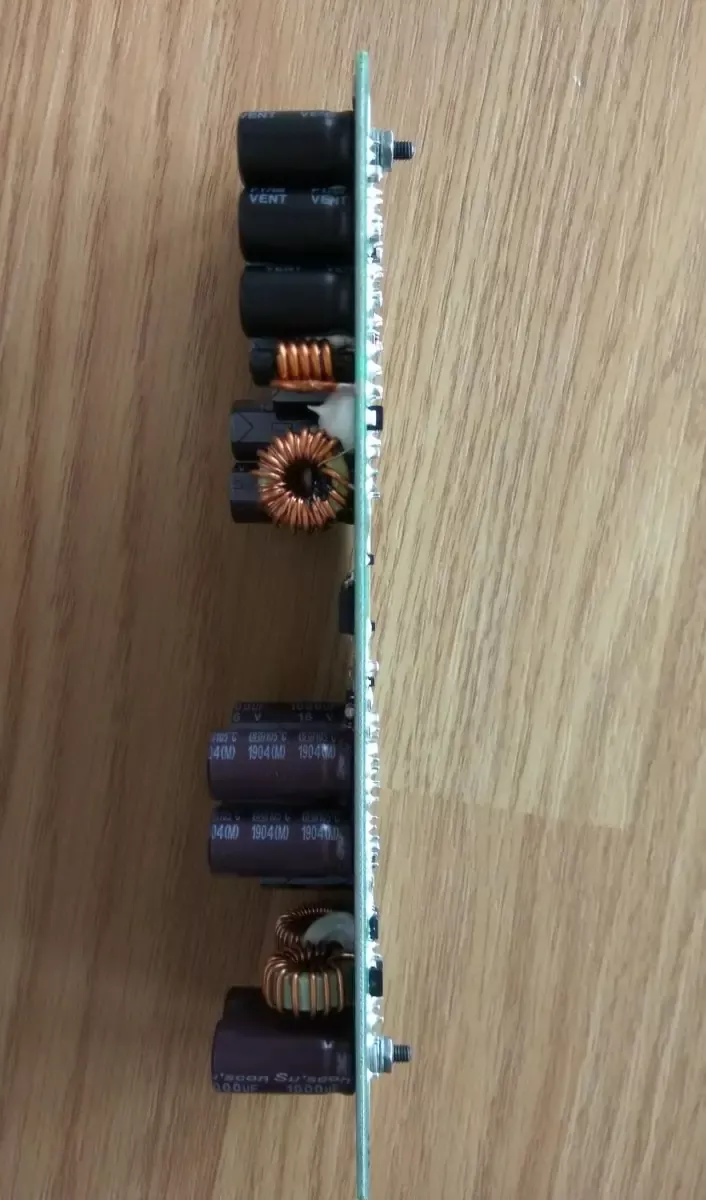

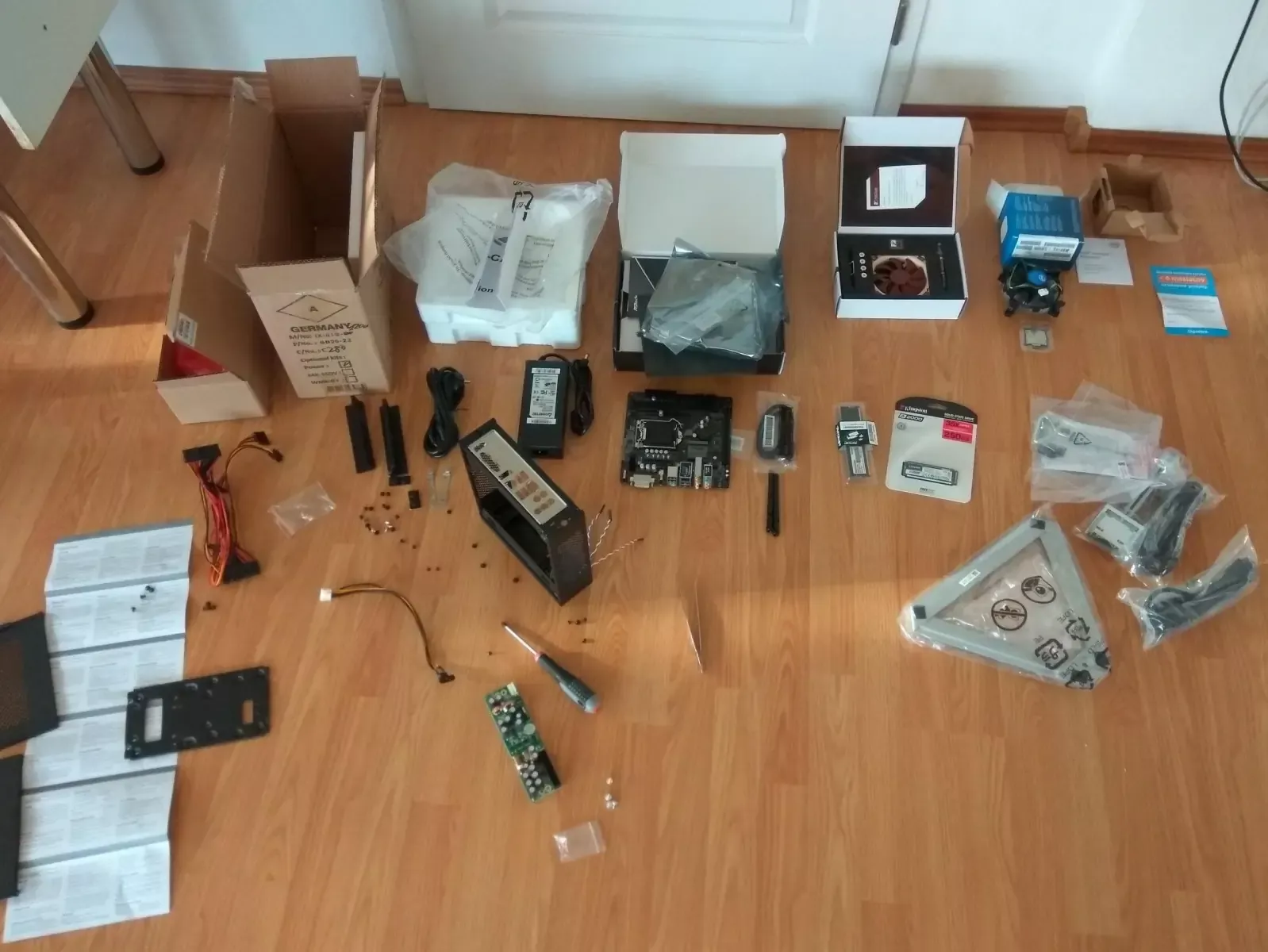

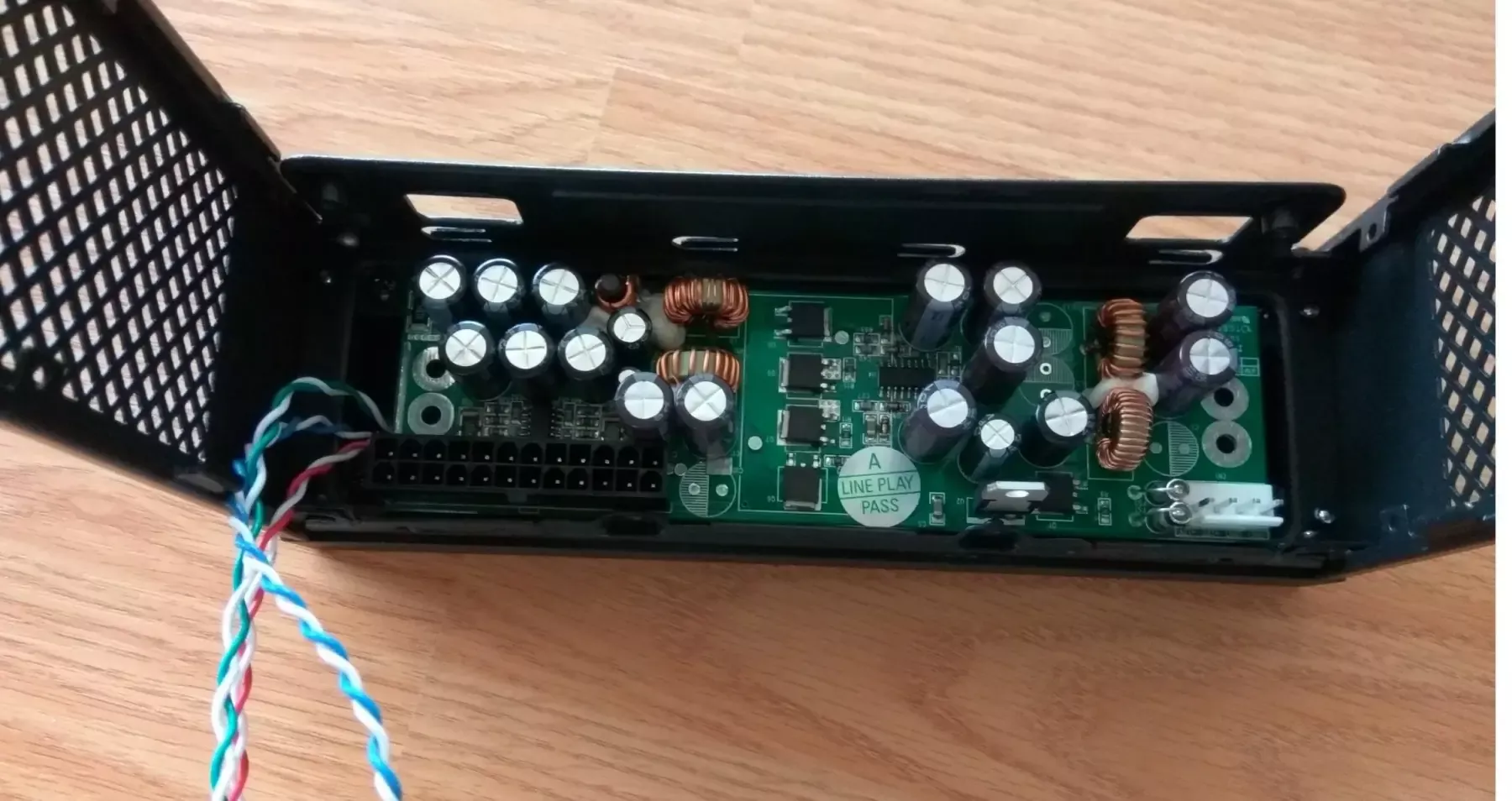

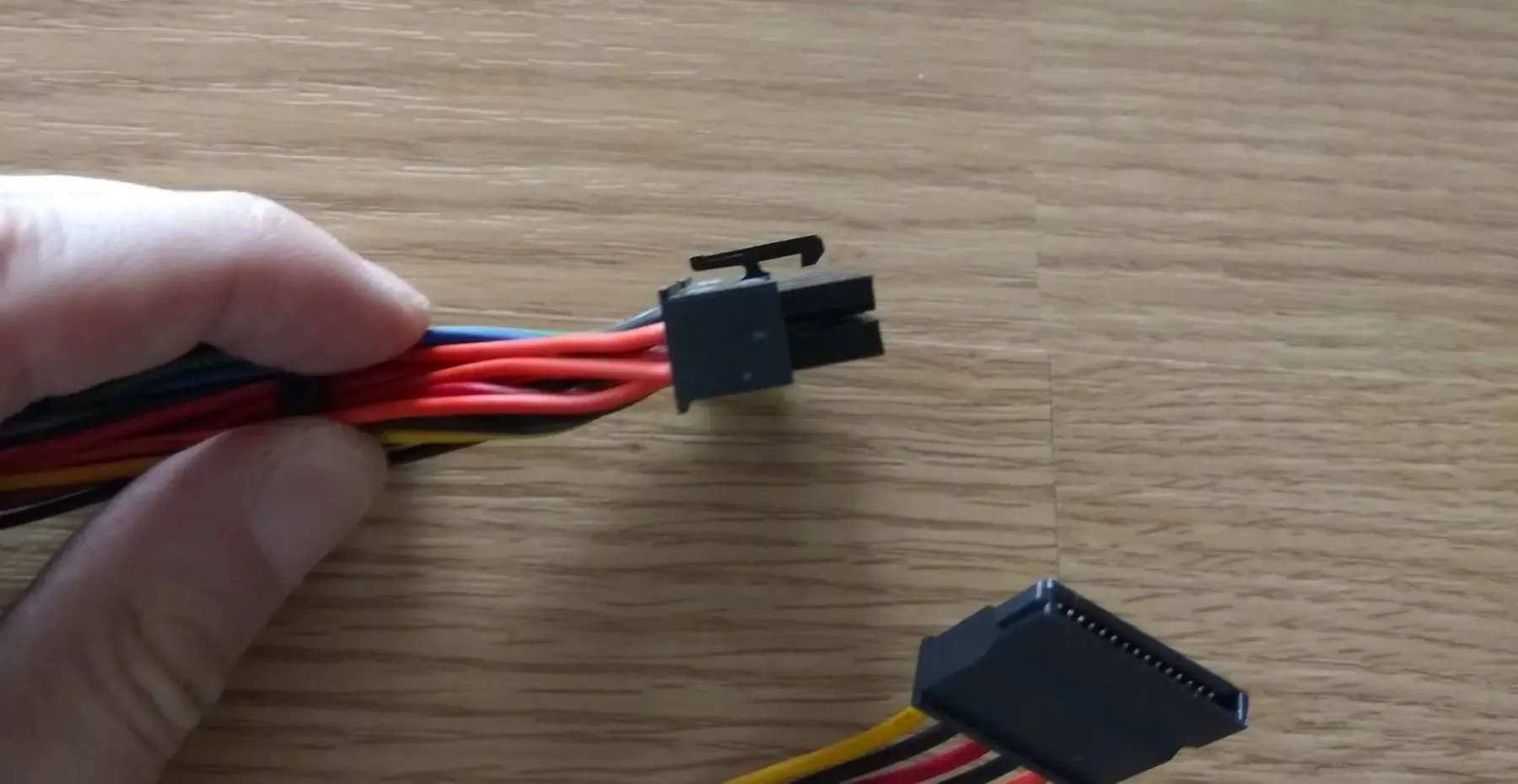

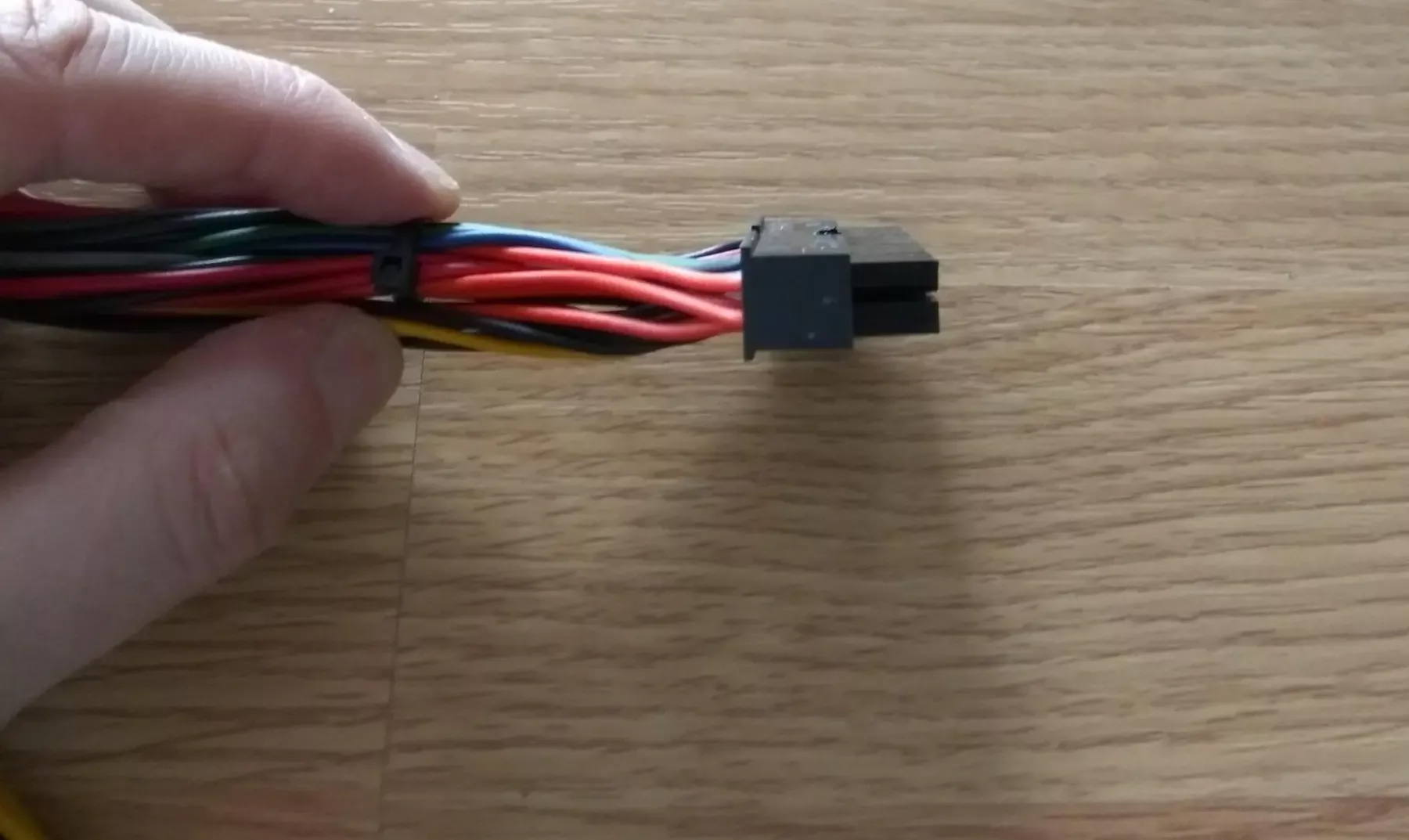

Až na malé drobnosti sa mi PC podarilo poskladať a dať do prevádzky za jedno poobedie. Problém som mal len s PSU zdrojom a napájacím konektorom ATX (viď. obrázok 8-11 aj s popisom). Do PC som znova nainštaloval Linux Mint (tentoraz ver. 19) v dualboote s Win 10. Hneď od začiatku som začal mať problémy s iGPU (intel UHD 610) v linuxe. Jednoducho prehrávané video nebolo akcelerované GPU-čkom. Dekódovanie vykonával CPU. Keď som chcel prehrať YT video napr. 2K, 4K, tak CPU bol zaťažený na 80-100% Ak som prehrával 720p, tak CPU pracoval na 50-70%. Aj keď systém hovoril, že GPU driver je nainštalovaný a v poriadku, video stále dekódoval CPU. Ovládač pre Windows bol v poriadku, pretože pri prehrávaní 4K videa bol CPU na úrovni 4-8%. Pri riešení problému v linuxe som strávil niekoľko týždňov, ale nič som nevyriešil. Inak som s PC spokojný. Funguje všetko pekne aj v linuxe, len GPU je nefunkčná.
Výber komponentov pre nový PC (2022)
O novom PC som začal uvažovať už v decembri 2021 a eshop v ktorom nakupujem, mal všetky komponenty skladom. Ako je známe, tak eshopy pred Vianocami ceny nadhodia aby po Vianociach mohli ťažiť z výpredajov. Počkal som teda do nového roku, ale otočilo sa to zlým smerom. Takmer všetko zdraželo a niektoré komponenty začali byť nedostupné (hlavne Mini ITX základne dosky). Uvažoval som, či vôbec investovať, keď dvojročné PC zatiaľ funguje. Začal som sledovať ceny a postupom času komponenty zlacneli (resp. sa dostali na pôvodné ceny). V následujúcej tabuľke sú komponenty pre nový PC.
| Komponent | Vyrobca | Cena |
| Procesor | AMD Ryzen 5 5600G | 197.5€ |
| CPU Chladic | noctua NH-L9a-AM4 | 40.87€ |
| Skrinka + 80W zdroj | IX-01B-OP | 60.79€ |
| RAM | HP Gaming V6 32GB DDR4 3200 CL16 1,35V 2x 16GB | 112.24€ |
| NVME Disk | MVMe 500GB | 49.57€€ |
| Zakladna doska | Asrock B550M-ITX/ac | 132.76€ |
| Spolu | 593.73€ |
Predošlý PC vrátane 32″ monitora, klávesnice a myši ma nestál viac ako 500€. Teraz som kúpil vlastne podobné, ale o dosť výkonnejšie komponenty. Klávesnicu, myš a monitor som si ponechal a investícia bola čisto len do HW v skrini. Dokonca Mini ITX skriňu som kúpil presne tú istú, vrátane PSU a adaptéra (ale už len 80W). Napriek tomu bola skriňa vrátane zdroja takmer o 9€ drahšia. Aj keď som zaplatil takmer o 100€ viac ako pred dvoma rokmi, tak výkonovo som niekde úplne inde.
Poznámka: Môj prvý PC som si kúpil asi v roku 2001 (PC som ešte neskladal, lebo som nemal žiadne skúsenosti) a bol to Intel P4 1.8GHz HT. Ďalšie PC som si už skladal sám a bolo to nejaké Intel Core 2 Duo. Tým som chcel povedať len to, že vždy som stavial na Inteloch. Toto je môj historicky prvý CPU od AMD (pretože Intel trocha zaspal dobu).
Procesor
AMD Ryzen™ 5 5600G je 6 jadrový 12 vláknový CPU postavený na archytektúre ZEN3 určený pre socket AM4. Základný takt procesora je 3.9 GHz. CPU je vyrobené 7nm TSMC procesom a L3 Cache je 16 MB. K dispozícii je 24 PCIe liniek tretej generácie. AMD udáva TDP 65W. AMD Ryzen 5 5600G by mal fungovať na všetkých základných doskách s chipsetmi B450, X470, A520, B550 a X570. Procesor obsahuje aj iGPU (APU) Radeon RX Vega 7 (so 7 jadrami taktovaných na 1900 MHz). Menšiu nevýhodu vidím v tom, že iGPU nedokáže spracovať kodek AV1, ktorý čo raz silnejšie pretláča do streamov Youtube. CPU bol nasadený do predaja v Apríli 2021. Ja som zakúpil OEM verziu. Viac info ohľadom CPU.
Základná doska (čipová sada)
Základná doska nie je o nič menej dôležitá ako CPU. V hľadáčiku som mal MB s čipsetom B550, ale ako som spomínal v blogu, tak MB mini ITX sa stávali nedostupným tovarom. Našiel som len zopár mini ITX dosiek s čipsetom B450, ale to sa mi nepozdávalo. Čipová sada B550, ktorá nahradila B450 disponuje 2x rýchlejšou PCIe 4.0 oproti staršej PCIe 3.0. Čo sa týka rýchlosti NIC, tak čipset B550 podporuje rýchlosť až 2.5 Gbps a WiFi 6 (B450 len 1Gbps a WiFi 5). Viac o doske na oficiálnom webe Asrock B550M-ITX/ac.
RAM pamäte
Za RAM pamäte HP Gaming V6 32GB DDR4 som si trochu priplatil, pretože som vzal set 2x16GB. Pamäte sú taktované na frekvenciu 3200 Mhz a CL sa pohybuje na úrovni 16 ns. Pre udržanie nízkej prevádzkovej teploty sú pamäťové moduly vybavené pasívnym chladičom.
Systémový disk

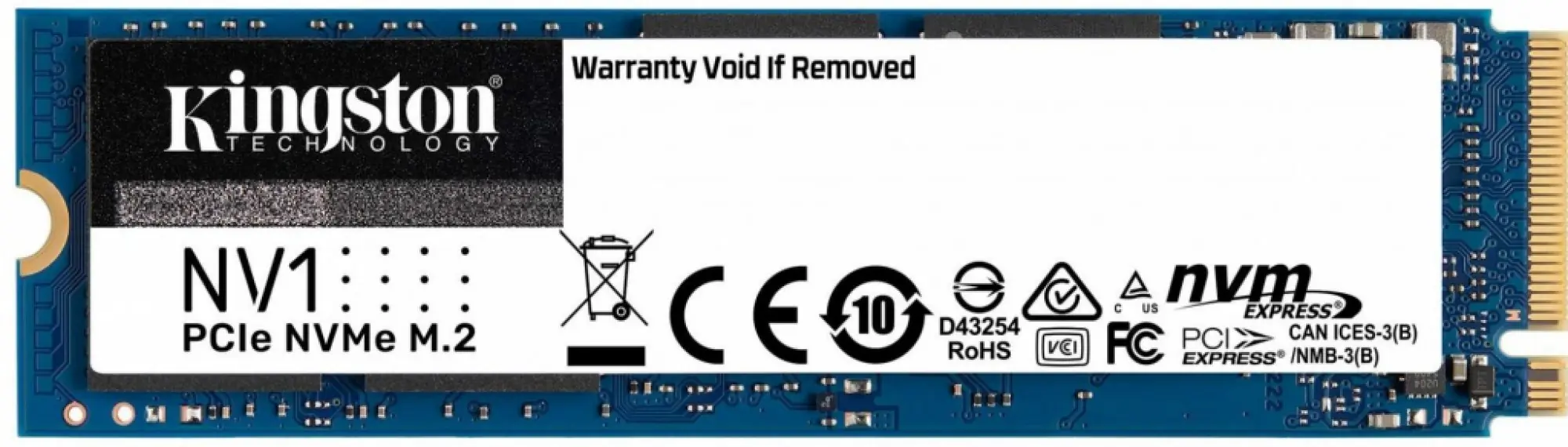

V PC neplánujem držať žiadne dáta, takže o klasickom rotačnom disku ani neuvažujem. Za ďalšie by sa do tak malej PC skrine nevošiel ani 2.5″ SSD. Preto som ako systémový disk použil KINGSTON NV1 500GB SSD o veľkosti M.2 2280. Rýchlosť čítania/zápisu je až 2100/1700 MB/s. Disk bude znova rozdelený na 2 systémove particie (plus EFI a nejaké M$ rezervované bloky), kde bude znova dualboot s Win 11 a Linux mint 21.
PC skriňa vrátane zdroja

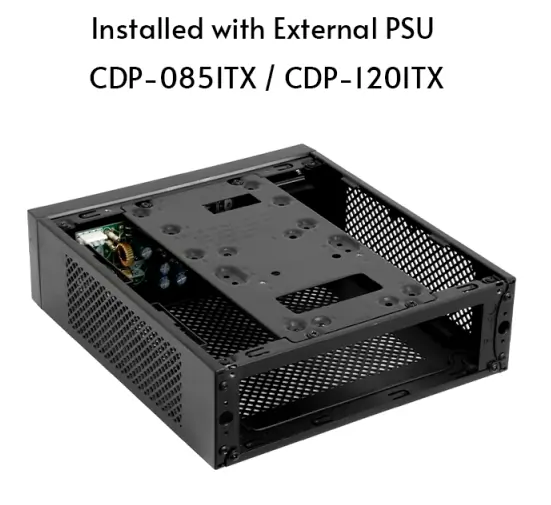

PC skriňa musí byť malá aby sa vošla za 32″ monitor a nebolo ju vidieť. Jedná sa o mini ITX IX-01B-OP s rozmermi 220mm x 197mm x 63mm. Súčasťou skrine je aj PSU a kvalitný 80W napájací zdroj. Ako je vidieť, tak výška skrine je len 6.3 cm, preto musel byť chladič nízko profilový. K PC skrini sa nedodáva VESA držiak, takže ten som si musel dokúpiť zvlášť (cena držiaka nie je uvedená v tabuľke, ale jedna sa o nejakých 6€).
Chladič CPU

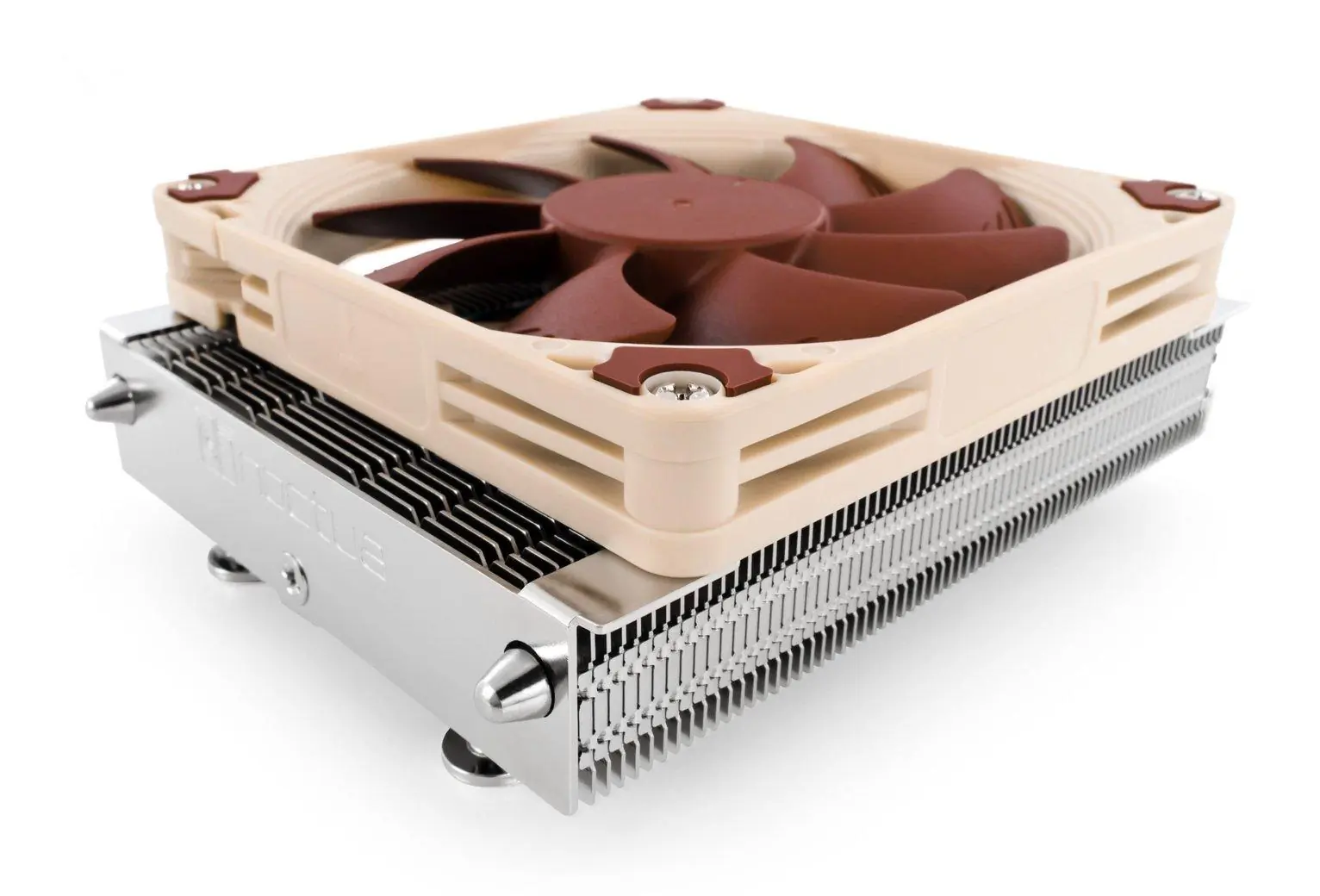

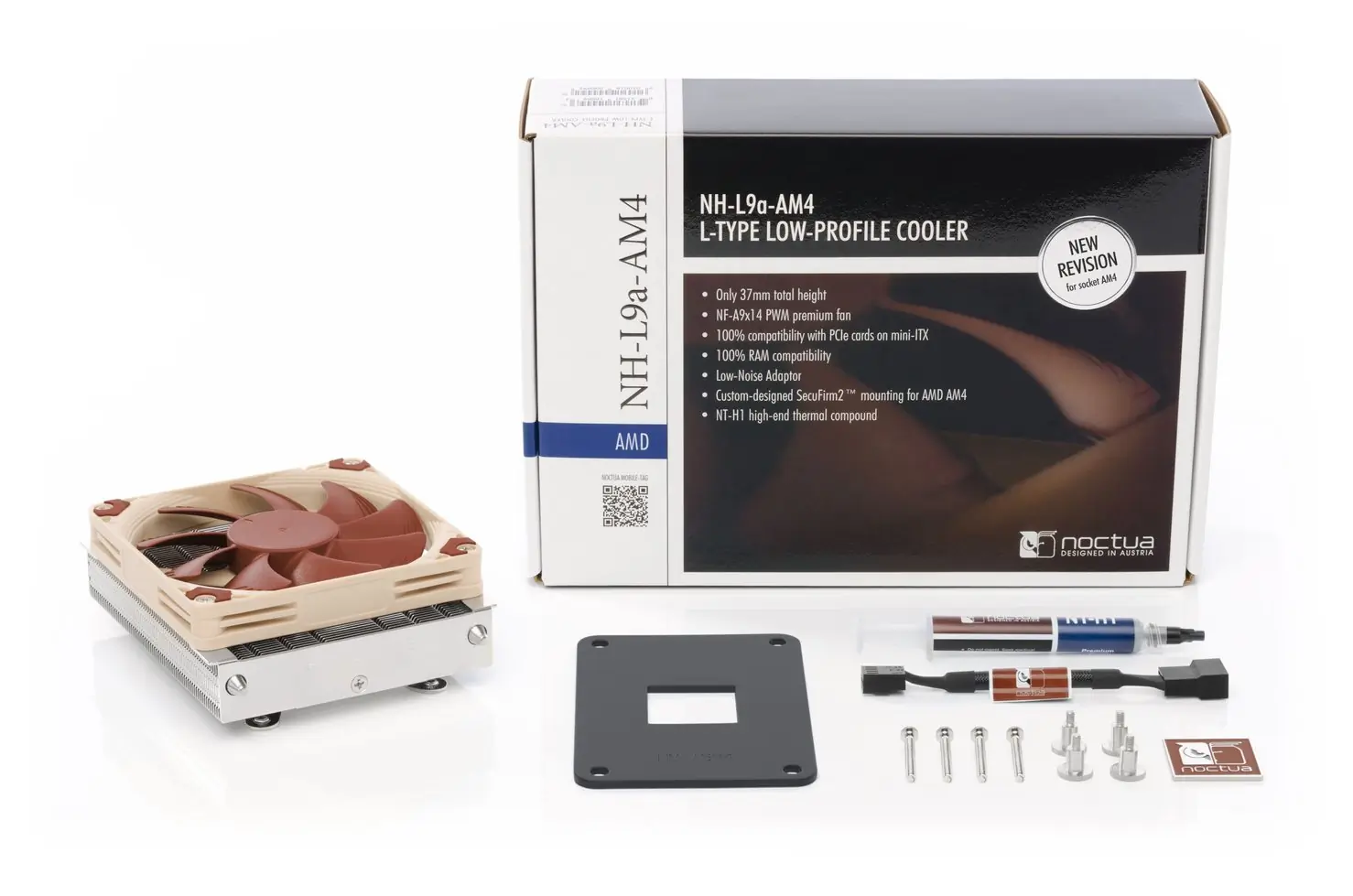

V malej PC skrini bude na základnej doske osadený dosť silný procesor, preto je potrebný výkonný, ale nízko profilový chladič. Tieto podmienky spĺňal chladič NH-L9a-AM4 s veľmi tichým ventilátorom, robustným hliníkovým telom a výškou „len“ 37 mm. Hmotnosť chladiča vrátane ventilátora je 495 g. Ako je vidieť na obrázku, tak súčasťou balenia bolo toho viac. PWM zabezpečuje reguláciu otáčok už od 600 do 2500 za minútu. Výstupný výkon je do 2.52 W. Viac info.
Skladanie a oživenie PC

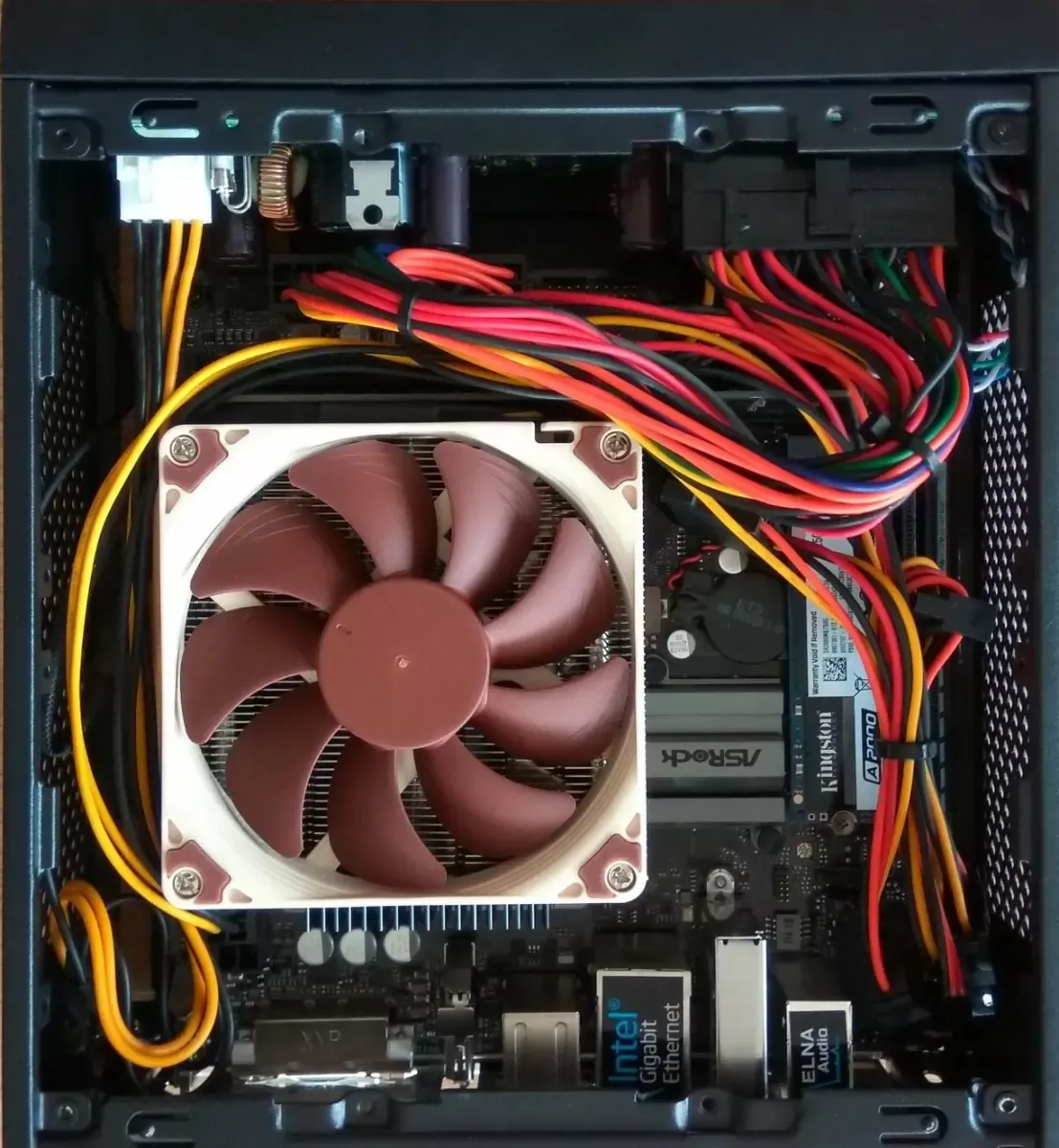

Čo sa týka samotnej stavby PC, tak skriňu som dostal s neosadeným PSU. Znova som musel použiť podložky na oddialenie PSU aby sa nedotýkal kovovej časti PC skrine. DO AM4 pätice som osadil CPU AMD Ryzen 5 5600G, na ktorý som naniesol teplo-vodivú pastu (ktorá bola súčasťou chladiča Noctua). Na CPU som pevne namontoval chladič. Zasunutie MVNe disku a DDR4 pamäti do slotov je už malina. Na zadnú stranu skrine osadíme I/O Shield a opatrne vložíme dosku na svoje miesto do skrine. Ďalej dosku upevníme 4 skrutkami a namontujeme na zadnú staranu skrine napájací konektor. Teraz už len zapojíme všetky káble.
- ATX konektor PSU – Základna doska (24 pin)
- Prídavný 12V ATX (4 pin)
- napájanie PSU – napájací konektor
- Power LED (+/-)
- Power button
- HDD LED (+/-)
- CPU FAN riadenie PWM
PC zakrytujeme a môžeme bootovať.
A ihneď začali problémy a myslím si, že dosť značné. Po zapnutí PC sa na chladiči CPU roztočil ventilátor v max otáčkach a to bolo tak asi všetko. Na monitore bolo zobrazene No Signal . Samozrejme, som skúsil prepínať vstupy, ale nič nepomohlo. Čo teraz ? Znova som PC odkrytoval a zisťoval som, či som na niečo nezabudol (napr. prídavné napájanie ATX 12V), ale všetko bolo v poriadku. Nemal som sa čoho chytiť. Jediná vec, ktorá fungovala bol ventilátor na CPU. V jednom diskusnom fóre mi poradili, že táto doska a jej BIOS nemusí byť aktuálny a s novšími CPU rady AMD R5 5000 nemusí fungovať a je potrebný update. BIOS síce nebol aktuálny, ale nebol ani staršieho dáta (predposledná ver. 1.80). Na webe Asrock sa uvádza „Na podporu procesorov Ryzen 5000 G-series je potrebné aktualizovať BIOS pomocou procesora Matisse, Renoir alebo Vermeer„. Ja som však nehodlal kúpiť ďalší CPU aby som flashol BIOS. Ďalšia pomoc v diskusii znela, aby som do PCIe slotu strčil nejakú grafickú kartu a aby som to skúsil takto. Podarilo sa mi doma nájsť nejakú staršiu grafickú kartu a ATX zdroj, tak som to teda skúsil. Bol som šťastný, keď som zbadal na monitore logo Asrock a ihneď na to sa objavila na monitore hláška.
Copyright (C) American Megatrends, Inc.
BIOS Date: 08/09/2021 09:45:00 Ver: 1AWQG180
New CPU installed, fTPM/PSP NV corrupted or fTPM/PSP NV structure changed.
Press Y to reset fTPM, if you have BitLocker or encryption enabled,
the system will not boot without a recovery key
Press N to keep previous fTPM record and continue system boot, fTPM will NOT
enable in new CPU, you can swap back to the old CPU to recover TPM related
Keys and data.Potvrdil som klavesou N a nabehol vysnívaný BIOS. Tu hláška ohľadom fTPM bolo možné v BIOse disablovať, tak som to aj spravil a grafiku som nastavil na internu
Advanced --> AMD PBS --> Graphic Features --> Primary Videa Adaptor
Potom som nastavenie uložil a PC som vypol. Klasicku PCIe grafiku som s PCIe slotu odstránil, HDMI konektor som pripojil na základnú dosku a PC som spustil. PC normálne nabehol (teda nenabehol OS, pretože tam ešte žiadny nebol, ale všetko fungovalo správne). Spravil som ešte jeden test. Odpojil som CMOS batériu aby sa vyresetoval BIOS a znova som ju pripojil. BIOS sa resetoval a ja som zapol PC. Aj keď je zaujmavé, že grafika je znova nastavená na Ext Graphics (PEG), ale funguje to správne a do BIOSu sa viem dostať aj po resete.
Záver
Oživenie PC bolo tentokrát problematickejšie a už som aj zvažoval, že niektorý komponent môže byť vadný. Nakoniec to dopadlo dobre a ja si už užívam úžasnú rýchlosť procesora. Oproti Intel Golden 5400 je to obrovský rozdiel. 32 GB RAM sa môže zdať pre bežné použitie predimenzované, ale rád by som okrem bežného využitia testoval virtualizáciu (Virtualbox, KVM a pod.) a tam sa žiada tej pamäte o niečo viac. Verím, že táto zostava poslúži aspoň najbližších 5 rokov.
